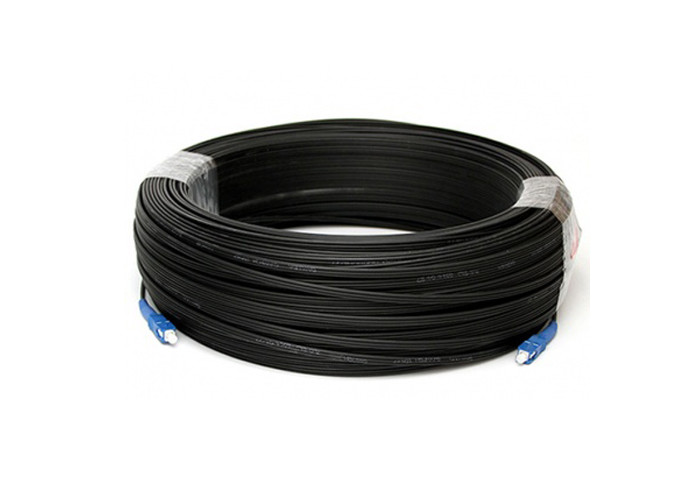

FTTH Drop Cable Patch Cord สายเคเบิลไฟเบอร์ออปติกพร้อมขั้วต่อ SC/APC SC/UPC 50M
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซินเจิ้น |
| ชื่อแบรนด์: | KEXINT |
| ได้รับการรับรอง: | Ce Ross IS0-9001 |
| หมายเลขรุ่น: | KXT-FTTH-PC |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | 1 ชิ้น หนึ่งถุง , 10 ชิ้น ~ 25 ชิ้น Onel box |
| เวลาการส่งมอบ: | 7 |
| เงื่อนไขการชำระเงิน: | D/A, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 3000+ชิ้น+1วัน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | สายแพทช์ไฟเบอร์ออปติก | ความยาวของสายเคเบิล: | 20ม. 30ม. 50ม. 75ม. 100ม. 150ม |
|---|---|---|---|
| ประเภทของไฟเบอร์: | 657A1 657A2 G657B3 G652D | โหมดไฟเบอร์: | SM |
| การสูญเสียการแทรก: | 0.25db | การสูญเสียผลตอบแทน: | 55 เดซิเบล |
| เวนเลนธ์: | 1310 1550 | ยี่ห้อ: | ดำหรือขาว |
| แสงสูง: | สายแพทช์ไฟเบอร์ดูเพล็กซ์ สายแพทช์ไฟเบอร์,fiber patch cables |
||
รายละเอียดสินค้า
FTTH Drop Cable Patch Cord สายเคเบิลไฟเบอร์ออปติกพร้อมขั้วต่อ SC/APC SC/UPC 50M
1.รายละเอียดสินค้า:
สายแพทช์ใยแก้วนำแสง FTTH สร้างขึ้นโดยหน่วยสื่อสารด้วยแสงเสริมความแข็งแกร่งของชิ้นส่วนและองค์ประกอบของปลอกซึ่งวางหน่วยสื่อสารด้วยแสงตรงกลางทั้งสองด้านขนานกันสองรากเสริมสมาชิกที่ไม่ใช่โลหะหรือลวดเหล็กฟอสเฟตส่วนประกอบเสริมความแข็งแกร่งของโลหะ ในที่สุดก็บีบปลอกสีดำเป็นสายเคเบิล
2.สินค้าการก่อสร้าง:
3. การใช้งาน:
เครือข่ายท้องถิ่น (LAN)
เครือข่ายการสื่อสารข้อมูล
เครือข่ายการรับส่งแสงโทรคมนาคม
เครือข่ายการเข้าถึงด้วยแสง (OAN)
การยกเลิกอุปกรณ์ที่ใช้งานอยู่
การรับส่งข้อมูลไฟเบอร์ออปติก
อุปกรณ์ทดสอบและ CATV
กิกะบิตอีเธอร์เน็ต
4.ประเภทสายเคเบิล: GJXFH-1B6a2
4.1.มุมมองโปรไฟล์:
4.2.ข้อกำหนดทางเทคโนโลยี
| สิ่งของ | พารามิเตอร์เทคโนโลยี |
| ข้อกำหนดสายเคเบิล | GJXFH-1B6a2 |
| สีไฟเบอร์ | ธรรมชาติ (หรือปรับแต่ง) |
| ชนิดไฟเบอร์ | 9/125 (G657A2) |
| สีฝัก | สีดำ |
| วัสดุฝัก | LSZH |
| เส้นผ่านศูนย์กลางลวดเหล็กทองแดง (มม.) | 0.45 |
| เส้นผ่านศูนย์กลางลวดเหล็ก (มม.) | / |
| ขนาดสายเคเบิล (มม.) | 3.0(±0.1)*2.0(±0.1) |
| น้ำหนักสาย (กก./กม.) | 9.9 |
|
นาที.รัศมีการดัด (มม.) (ตามทิศทางสายแบน) |
15(คงที่) ;30(ไดนามิก) |
| การลดทอน (dB/km) | ≦0.4 ที่ 1310nm, ≦0.3 ที่ 1550nm |
|
การลดทอนที่เหนี่ยวนำโดยอาศัยอุณหภูมิ (-40 ℃ ถึง ＋60℃) (dB/km) |
≤0.04 |
| แรงตึงสั้น (N) | 80 |
| บดสั้น (N/100 มม.) | 1000 |
| อุณหภูมิในการทำงาน (℃) | -40~+70 |
| อุณหภูมิการติดตั้ง (℃) | -5~+60 |
| อุณหภูมิการขนส่งและการเก็บรักษา (℃) | -40~+70 |
หมายเหตุ: ผลิตภัณฑ์เป็นไปตามคำแนะนำของ EU RoHS
5.สายออปติคอลคolor
| G652D/G657A | OM2 | OM3 | OM4 | สายเคเบิลหุ้มเกราะ |
| ดำหรือขาว | ส้มหรือดำ | น้ำหรือดำ | สีม่วงแดงหรือสีดำ | ฟ้าหรือดำ |
6. ข้อกำหนดตัวเชื่อมต่อ
6.1 ข้อกำหนดทั่วไป
| ข้อมูลจำเพาะ | หน่วย | SC, FC, LC | ST, MU, MT-RJ,SMA | MTP,MPO | E2000 | |||||
| สถานะโสด | มัลติโหมด | สถานะโสด | มัลติโหมด | มัลติโหมด | สถานะโสด | สถานะโสด | ||||
| UPC | APC | พีซี | UPC | พีซี | พีซี | APC | UPC | APC | ||
| การสูญเสียการแทรก | เดซิเบล | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.7 | ≤0.75 | ≤0.3 | ≤0.3 |
| ผลตอบแทนขาดทุน | เดซิเบล | ≥50 | ≥60 | ≥30 | ≥50 | ≥30 | ≥25 | ≥45 | ≥55 | ≥75 |
| ความยาวคลื่น | นาโนเมตร | 1310/1510 | 1310/1510 | 1310/1510 | 1310/1510 | |||||
| ความสามารถในการทดแทนกันได้ | เดซิเบล | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||
| การสั่นสะเทือน | เดซิเบล | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | |||||
| อุณหภูมิในการทำงาน | ℃ | -40~75 | -40~75 | -40~75 | -40~75 | |||||
| อุณหภูมิในการจัดเก็บ | ℃ | -45~85 | -45~85 | -45~85 | -45~85 | |||||
| เส้นผ่านศูนย์กลางของสายเคเบิล | มม | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||
6.2 การกำหนดพิเศษ
| พิมพ์ | มาตรฐาน,ปรมาจารย์ |
| สไตล์ | LC,SC,ST,FC.MU,DIN,D4,MPO,SC/APC,FC/APC,LC/APC.MU/APC |
| ไฟเบอร์ | โหมดเดียว/มัลติโหมด |
| 50/125, 62.5/125 (มัลติโหมด) OM2&OM1 | |
| 50/125, 10G (มัลติโหมด) OM3 | |
| เคเบิ้ล | ซิมเพล็กซ์ ดูเพล็กซ์ |
| Φ3.0mm, Φ2.0mm, Φ0.9mm | |
| PVC หรือ LSZH | |
| ลักษณะการขัดเงา | UPC, SPC, APC (8° & 6°) |
| การสูญเสียการแทรก | ≤ 0.1dB (สำหรับโหมด Singlemode Master) |
| ≤ 0.25dB (สำหรับโหมด Singlemode Standard) | |
| ≤ 0.25dB (สำหรับมัลติโหมด) | |
| ทดสอบโดย JDS | |
| ผลตอบแทนขาดทุน (สถานะโสด) |
UPC ≥ 50dB |
| SPC ≥ 55dB | |
| APC ≥ 60dB (ประเภท 65dB) | |
| ทดสอบโดย JDS | |
| ความสามารถในการทำซ้ำ | ±0.1dB |
| อุณหภูมิในการทำงาน | -400C ถึง 850C |
| ข้อกำหนดทางเรขาคณิต ( สถานะโสด) |
Ferrule Endface Radius |
| 7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) | |
| 10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) | |
| Apex Offset ≤ 30 μm (สำหรับมาสเตอร์) | |
| Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) | |
| ตัดราคา -50nm ≤ U ≤ 50nm | |
| ทดสอบโดย DORC | |
| ข้อกำหนดทางเรขาคณิต ( สถานะโสด) |
Ferrule Endface Radius |
| 7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) | |
| 10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) | |
| Apex Offset ≤ 30 μm (สำหรับมาสเตอร์) | |
| Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) | |
| ตัดราคา -50nm ≤ U ≤ 50nm | |
| ทดสอบโดย DORC |
7. สีของขั้วต่อ
8.สิ่งแวดล้อม
ผลิตภัณฑ์นี้สอดคล้องกับคำแนะนำของ EU ROHS
