2) แปรกสายไฟฟ้าออปติก: เปลือกออกจากคู่ของสายไฟฟ้าออปติกที่จะเชื่อมต่อ, ถอดชั้นป้องกันของสายไฟฟ้าออปติก
จากเครื่องหมาย, เปลือกจากหมวกด้านบน 120 ซม., และรักษาสายไฟฟ้าออฟติกภายในไม่เสียหาย.
 |

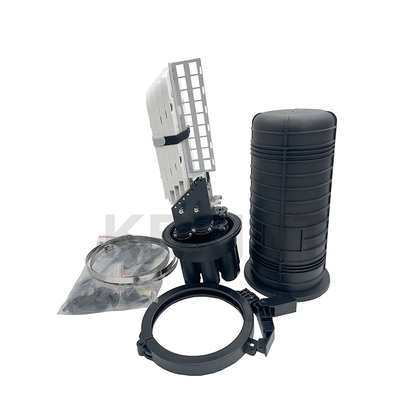

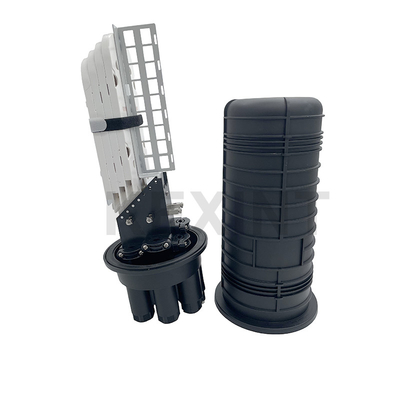

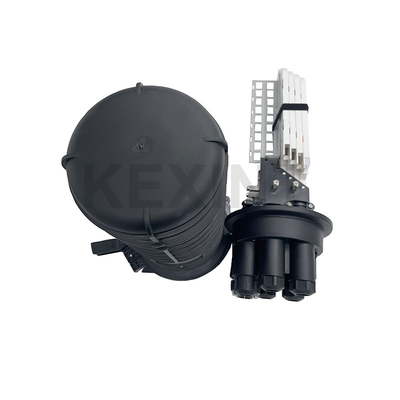

KEXINT 96 Core พร้อมพรากตัวปรับตัวและ 4 ช่องสปายซ์ ไฟเบอร์ออปติก ดุมชนิดสปายซ์ปิด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | CHINA |
| ชื่อแบรนด์: | kexint |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | KXT-M-14 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 pcs |
|---|---|
| ราคา: | dollars+20.15+pcs |
| รายละเอียดการบรรจุ: | carton |
| เวลาการส่งมอบ: | 8 |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 1000+pcs+day |
|
ข้อมูลรายละเอียด |
|||
| Size (mm): | 230*445 | Splice tray capacity: | 24 (single core) |
|---|---|---|---|
| Max splice tray number: | 4 | Max core capacity: | 96 (single core) |
รายละเอียดสินค้า
การใช้งาน:
ประเภทของชุดปิดกลมที่ใช้ในการเชื่อมต่อตรงระหว่างการส่งไฟเบอร์ออฟติกส์ ให้การคุ้มครองการเชื่อมต่อร่วมกัน โดยมีช่องเข้ากลมขนาดเล็ก 4 ช่อง และช่องเข้าโอวาล 1 ช่องผนึกกลไกกลมกลม; สามารถใช้สําหรับการติดตั้งด้านบน, ต้นไม้, ผนังและฝัง. ด้วยการประกอบการปิดดี, การติดตั้งที่ง่ายและกว้างขวางของการใช้งานเป็นทางเลือกที่ดีที่สุดสําหรับการเชื่อมต่อไฟเบอร์ออปติก.ลักษณะ:
1ตัวชี้วัดการทํางานทั้งหมดสอดคล้องกับมาตรฐาน YD/T814.1 ของประเทศสําหรับกล่องกระจาย

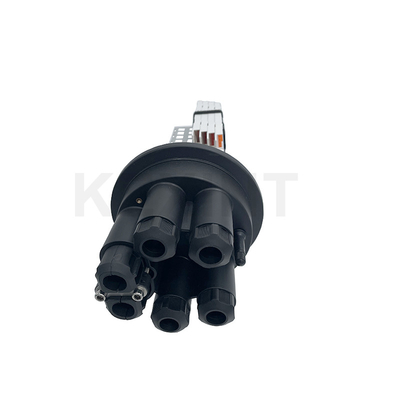

2. 5 ประตูสายเคเบิล (รูกลมเล็กๆ 4 และรูโอวาลใหญ่ 1) ส่วนรูใหญ่สามารถใช้ในการขุด (ใส่สายเคเบิล 1 เข้าและสายเคเบิล 1 ออก)
3.ร่างกล่องภายนอกทําจากพลาสติกวิศวกรรมความแข็งแรงสูง, มันมีลักษณะของน้ําหนักเบา, ความแข็งแรงทางกลสูง,และอายุการใช้งานยาว.

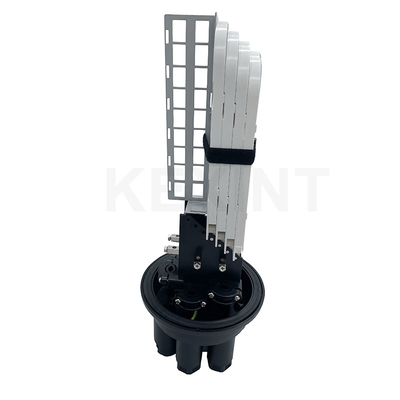

4. ตู้สปไลซ์โครงสร้างเรียงลําดับและอุปกรณ์การก่อสร้างพื้นดินแบบอิสระทําให้มันยืดหยุ่น สะดวกสบายและปลอดภัยสําหรับการตั้งค่าแกนไฟเบอร์ออปติก การขยายและการก่อสร้างพื้นดินสายเคเบิล
อินเด็กซ์เทคนิค:
1.รัศมีการโค้งของเส้นใย ≥40mm
2ความสูญเสียเพิ่มเติมของแผ่นแสง: ≤ 0.01dB
3ระยะอุณหภูมิ: - 20 °C ~ + 60 °C
4ความดันด้านหลัง: ≥2000N / 10 cm
5ความต้านทานแรงกระแทก ≥20N.m
6ระดับการป้องกัน: IP68
ขั้นตอนปฏิบัติการ:
1การถอดสายไฟฟ้า: 1) อย่าทําลายสายไฟฟ้า: ตราจุดตัดของหมวก, ถอดประมาณ 180 ซม.
2การติดตั้ง
2.1 สายไฟเข้าผ่านช่องเข้าบนฐาน
2.2 ใช้ตัวถือสายไฟฟ้าเพื่อล็อคสายไฟฟ้าออปติก และใส่แกนเหล็กเข้าไปในเสาแกนกระชับ และกดมันแน่น
2.1 สายไฟเข้าผ่านช่องเข้าบนฐาน
2.2 ใช้ตัวถือสายไฟฟ้าเพื่อล็อคสายไฟฟ้าออปติก และใส่แกนเหล็กเข้าไปในเสาแกนกระชับ และกดมันแน่น
2.3.1 การติดตั้งสายไฟฟ้าสายไฟฟ้าหลุมโอวาล: ถอนอุปกรณ์เสริมทั้งหมดออกจากหลุมโอวาล, ติดตั้งสายไฟฟ้าสายไฟฟ้าและอุปกรณ์เสริมในหลุมโอวาลตามลําดับที่แสดงในรูปด้านล่างและขัดสกรูทั้งสองเพื่อกดมัน.
2.3.2 การติดตั้งสายไฟฟ้าสายไฟฟ้าขนาดเล็ก: ปลดพลาสติกจากช่องสายไฟฟ้าขนาดเล็ก, ถอนพุ่มยางประปา ¢27 ออก, ติดตั้งอุปกรณ์เสริมตามลําดับที่แสดงในรูปด้านล่างและในที่สุดใช้กุญแจสเต็ปเพื่อกระชับลูกพลาสติกเพื่อเสร็จสิ้นการปิดของทางเข้าสายไฟฟ้าออทติก.
2.4การแยก: นําสายไฟที่ถอดออกไปในตู้สปายและม้วนมันรอบ ๆ นําปลายไปในช่องสปายและสปายมันกับ pigtail เข้ามาจาก PLCใส่ pigtails ออกจาก PLC ใน adapters บนด้านหลังของตู้ splice; ในที่สุดใส่เส้นใยออกในตัวปรับด้านอื่น
การเชื่อมต่อตรง: โคลิปสายไฟสองสายที่จะเชื่อมต่อรอบแผ่นสปายซ์ นํา 2 จุดไปในช่องสปายซ์และสปายซ์พวกเขา
การเชื่อมต่อตรง: โคลิปสายไฟสองสายที่จะเชื่อมต่อรอบแผ่นสปายซ์ นํา 2 จุดไปในช่องสปายซ์และสปายซ์พวกเขา
2.5การวางและการติดตั้ง: หลังจากการดําเนินงานเสร็จสิ้น, วางแหวนปิดในช่องของฐาน, ปิดมันและล็อกปิดด้วยวงกลมพลาสติก,ติดมันบนผนังหรือเสา หรือฝังมันใต้ดินตามที่ต้องการ.
NOTE: 1.กรุณาอ่านคู่มือการใช้งานนี้อย่างละเอียดก่อนการติดตั้ง 2.กรุณาให้ความสนใจพิเศษต่อคําบันทึกที่ระบุไว้ โดยเฉพาะเมื่อผู้ใช้งานปิดประตูสายไฟฟ้าเนื่องจากผลประกอบการปิดของเครื่องปิดอาจได้รับผลกระทบ หากการทํางานไม่เหมาะสม.
