สายเคเบิลหุ้มเกราะไฟเบอร์ออปติกขนาดเล็กด้านนอก GYFXTH การสื่อสารทางอากาศ G657A2
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซินเจิ้น |
| ชื่อแบรนด์: | KEXINT |
| ได้รับการรับรอง: | ISO-9001 |
| หมายเลขรุ่น: | GYFXTH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10km |
|---|---|
| ราคา: | $+185.78+KM |
| รายละเอียดการบรรจุ: | 43*43*38ซม. 1กม. หรือ 2กม. |
| เวลาการส่งมอบ: | 8 |
| เงื่อนไขการชำระเงิน: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| สามารถในการผลิต: | 60+KM+24H |
|
ข้อมูลรายละเอียด |
|||
| ประเภทไฟเบอร์: | G657A1/G657A2 | ไฟเบอร์ยี่ห้อ: | คอร์นนิ่ง/YOFC/FIBERHOME |
|---|---|---|---|
| ความยาวต่อม้วน: | 2km ถึง 4km | แอปพลิเคชัน: | แอพลิเคชันทางอากาศกลางแจ้ง |
| สีฝัก: | สีดำ | ประเภทของสายออปติคัล: | สายไฟออปติคอล |
| จำนวนไฟเบอร์: | 48 คอร์ | บรรจุุภัณฑ์: | กลองไม้ |
| แสงสูง: | สายเคเบิลไฟเบอร์หุ้มเกราะ สายเคเบิลไฟเบอร์หุ้มเกราะ,armoured fiber cable |
||
รายละเอียดสินค้า
สายเคเบิลหุ้มเกราะไฟเบอร์ออปติกขนาดเล็กด้านนอก GYFXTH การสื่อสารทางอากาศ G657A2
วางเส้นใยขนาด 250 ไมโครเมตรไว้ในหลอดหลวมที่ทำจากวัสดุโมดูลัสสูงท่อหลวมเต็มไปด้วยสารประกอบกันน้ำ thixotropic และเติมเส้นด้ายแก้ว (หรืออะรามิด) เพื่อขับปลอกด้านนอก LSZHสายเคเบิลใยแก้วนำแสงที่ใช้เป็นหลักในการปรับใช้สถานีฐานไร้สายในแนวนอนในเวลาเดียวกัน สามารถใช้สำหรับสร้างสายเคเบิลในการเดินสายแบบรวม ซึ่งเหมาะสำหรับการเดินสายท่อเมื่อนำมาใช้ในอาคาร
สายเคเบิลออปติกแบบไม่หุ้มเกราะ
[ GYFXTH]
- การก่อสร้างสายเคเบิล

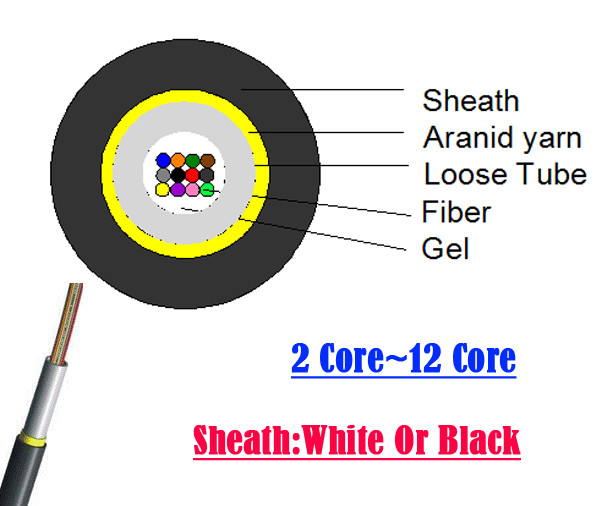

- CROSS SECTIONAL DIAGRAM
- ข้อมูลจำเพาะโครงสร้าง
| รายการ | คำอธิบาย | ||
| จำนวนไฟเบอร์ | 2-6F | 8-12F | |
| รหัสสีของเส้นใย | ฟ้า, ส้ม, เขียว, น้ำตาล, เทา, ขาว/ธรรมชาติ | ฟ้า, ส้ม, เขียว, น้ำตาล, เทา, ขาว/ธรรมชาติ, แดง, ดำ, เหลือง, ม่วง, ชมพู, เทอร์ควอยซ์ | |
| หลอดหลวม | OD (มม.): | 1.6±0.1 | 2.2±0.1 |
| วัสดุ: | PBT | ||
| เส้นด้ายความแข็งแรง | เส้นด้ายอะรามิด | ||
| ฝัก | ความหนา: | ไม่ใช่0.5mm | |
| วัสดุ: | LSZH | ||
| OD ของสายเคเบิล (มม.) | 3.0 | 4.5 | |
| น้ำหนักสุทธิ (กก./กม.) | 10 | 23 | |
2. การระบุเส้นใย
| ไม่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สีไฟเบอร์ | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | กระดานชนวน | เป็นธรรมชาติ | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา |
3. ใยแก้วนำแสง
3.1 ไฟเบอร์โหมดเดี่ยว
| LTEMS | หน่วย | ข้อมูลจำเพาะ | ||
| ชนิดไฟเบอร์ | G652D | G657A | ||
| การลดทอน | เดซิเบล/กม. |
1310nm ≤ 0.36 1550nm ≤ 0.22 |
||
| การกระจายตัวของสี | ps/nm.km |
1310nm≤ 3.5 1550nm≤ 18 1625nm≤ 22 |
||
| ความลาดเอียงเป็นศูนย์ | ps/nm2.km | ≤ 0.092 | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | นาโนเมตร | 1300 ~ 1324 | ||
| ความยาวคลื่นตัด (lcc) | นาโนเมตร | ≤ 1260 | ||
|
การลดทอนกับการดัด (60mm x100turns) |
เดซิเบล |
(รัศมี 30mm,100ring ) ≤ 0.1 @ 1625nm |
(รัศมี 10 มม., 1 วงแหวน) ≤ 1.5 @ 1625nm | |
| โหมดสนามเส้นผ่านศูนย์กลาง | มม | 9.2 ± 0.4 ที่ 1310nm | 9.2 ± 0.4 ที่ 1310nm | |
| Core-Clad Concentricity | มม | ≤ 0.5 | ≤ 0.5 | |
| เส้นผ่าศูนย์กลางหุ้ม | มม | 125±1 | 125±1 | |
| กาบไม่เป็นวงกลม | % | ≤ 0.8 | ≤ 0.8 | |
| เส้นผ่านศูนย์กลางเคลือบ | มม | 245±5 | 245±5 | |
| การทดสอบการพิสูจน์ | Gpa | ≥ 0.69 | ≥ 0.69 | |
3.2 ไฟเบอร์มัลติโหมด
| LTEMS | หน่วย | ข้อมูลจำเพาะ | |||||||
| 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4-550 | |||||
| เส้นผ่านศูนย์กลางแกนไฟเบอร์ | μm | 62.5±2.5 | 50.0±2.5 | 50.0±2.5 | |||||
| แกนไฟเบอร์ที่ไม่เป็นวงกลม | % | ≤6.0 | ≤6.0 | ≤6.0 | |||||
| เส้นผ่าศูนย์กลางหุ้ม | μm | 125.0±1.0 | 125.0±1.0 | 125.0±1.0 | |||||
| กาบไม่เป็นวงกลม | % | ≤2.0 | ≤2.0 | ≤2.0 | |||||
| เส้นผ่านศูนย์กลางเคลือบ | μm | 245±10 | 245±10 | 245±10 | |||||
| C0at-Clad Concentricity | μm | ≤12.0 | ≤12.0 | ≤12.0 | |||||
| การเคลือบไม่เป็นวงกลม | % | ≤8.0 | ≤8.0 | ≤8.0 | |||||
| Core-Clad Concentricity | μm | ≤1.5 | ≤1.5 | ≤1.5 | |||||
| การลดทอน | 850nm | เดซิเบล/กม. | 3.0 | 3.0 | 3.0 | ||||
| 1300nm | เดซิเบล/กม. | 1.5 | 1.5 | 1.5 | |||||
| OFL | 850nm | MHz﹒km | ≥160 | ≥200 | ≥700 | ≥1500 | ≥3500 | ||
| 1300nm | MHz﹒km | ≥300 | ≥400 | ≥500 | ≥500 | ≥500 | |||
| รูรับแสงเชิงตัวเลขทฤษฎีที่ใหญ่ที่สุด | / | 0.275±0.015 | 0.200±0.015 | 0.200±0.015 | |||||
4.ประสิทธิภาพเครื่องกลและสิ่งแวดล้อมของสายเคเบิล
| ไม่. | รายการ | วิธีการทดสอบ | เกณฑ์การยอมรับ |
| 1 |
การทดสอบแรงดึง
|
#วิธีทดสอบ:IEC 60794-1-E1 -.โหลดแรงดึงยาว:150N -.โหลดแรงดึงสั้น:500N -.ความยาวสายเคเบิล:≥50m |
-.การลดทอนเพิ่มขึ้น@1550nm:≤0.1dB -.แจ็คเก็ตไม่แตกและแตกไฟเบอร์ |
| 2 | การทดสอบความต้านทานการบดขยี้ |
#วิธีทดสอบ:IEC 60794-1-E3 -.โหลดยาว:100 N/100mm -. โหลดสั้น: 500 N/100mm เวลาในการโหลด: 1 นาที |
-.การลดทอนเพิ่มขึ้น@1550nm:≤0.1dB -.แจ็คเก็ตไม่แตกและแตกไฟเบอร์ |
| 3 | การทดสอบความต้านทานแรงกระแทก |
#วิธีทดสอบ:IEC 60794-1-E4 -.ความสูงของแรงกระแทก:１ｍ -.น้ำหนักกระแทก: 450ｇ -.จุดกระทบ:≥5 -.ผลกระทบความถี่:≥3/จุด |
-.การลดทอนเพิ่มขึ้น@1550nm:≤0.1dB -.แจ็คเก็ตไม่แตกและแตกไฟเบอร์ |
| 4 | ดัดซ้ำ |
#วิธีทดสอบ:IEC 60794-1-E6 -.Mandrel เส้นผ่านศูนย์กลาง: 20D (D = เส้นผ่านศูนย์กลางของสายเคเบิล) -.น้ำหนักตัว:15กก. -.ดัดความถี่:30ครั้ง -.ความเร็วในการดัด:2วินาที/ครั้ง |
-.การลดทอนเพิ่มขึ้น@1550nm:≤0.1dB -.แจ็คเก็ตไม่แตกและแตกไฟเบอร์ |
| 5 | การทดสอบแรงบิด |
#วิธีทดสอบ:IEC 60794-1-E7 -.Length:1m -.น้ำหนักตัวแบบ:25กก. -.มุม:±180 องศา -.ความถี่:≥10/จุด |
-.การลดทอนเพิ่มขึ้น@1550nm:≤0.1dB -.แจ็คเก็ตไม่แตกและแตกไฟเบอร์ |
| 6 |
วางประสิทธิภาพ
|
#วิธีทดสอบ:IEC 60794-1-E14 -.ทดสอบความยาว:30cm -.ช่วงอุณหภูมิ:70±2℃ -. เวลาทดสอบ: 24 ชั่วโมง |
ไม่มีการเติมสารหล่นออก |
| 7 | อุณหภูมิ |
การทำงาน:-40℃~+60℃ จัดเก็บ/ขนส่ง :-50℃~+70℃ การติดตั้ง -20℃~+60℃ |
|
5.รัศมีการดัดของสายไฟเบอร์ออปติก
การดัดแบบสถิต: ≥10เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
การดัดงอแบบไดนามิก: ≥20เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
6. แพ็คเกจและเครื่องหมาย
6.1 แพ็คเกจ
ไม่อนุญาตให้ใช้สายเคเบิลยาวสองหน่วยในดรัมหนึ่งอัน ควรปิดผนึกปลายทั้งสองข้างควรบรรจุปลายทั้งสองข้างไว้ในดรัม โดยมีความยาวสำรองไม่น้อยกว่า 2 เมตร
6.2 เครื่องหมาย
เครื่องหมายสายเคเบิล: แบรนด์, ประเภทสายเคเบิล, ประเภทไฟเบอร์และจำนวน, ปีที่ผลิต, การทำเครื่องหมายความยาว
7. รายงานการทดสอบ
มีรายงานผลการทดสอบและใบรับรองให้
คำถามที่พบบ่อย:
1.มีน้ำมันในสายออปติคัลหรือไม่?
ตามความต้องการที่แท้จริงของลูกค้า เราทำแกนเดี่ยวและแกนคู่โดยปกติจะไม่มีน้ำมัน แต่ในสภาพแวดล้อมพิเศษ สายเคเบิลใยแก้วนำแสงชนิดนี้ต้องใช้ท่อหลวมที่มีน้ำมันใยแก้วนำแสงอยู่ภายใน
2. ปลอก 0.9 อยู่ภายในสายออปติคัลหรือไม่?
โซลูชัน FTTH ที่เราทำให้กับลูกค้าในสหราชอาณาจักรและแอฟริกาใต้ประกอบด้วยน้ำมันแบบปลอกและไฟเบอร์ 0.9
3. สายออปติกป้องกันฟ้าผ่าหรือไม่?มันจะนำไฟฟ้าหรือไม่?
สายเคเบิลออปติคัลชนิดนี้เป็นสายเคเบิลออปติคัลที่ไม่ใช่โลหะล้วนๆ โดยไม่มีโลหะอยู่ภายใน และสามารถใช้กับเสาอากาศหรือเสาอากาศได้
4. สายออปติคัลนี้มีความต้านทานรังสียูวีหรือไม่? อายุการใช้งานของสายเคเบิลออปติคัลคืออะไร?
สายเคเบิลออปติคัลของเราเป็นสีดำ ทำจากวัสดุใหม่ทั้งหมด มีความทนทานต่อรังสี UV ที่แข็งแกร่ง และสามารถใช้งานได้นานกว่า 25 ปี
5. เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลออปติคัลคืออะไร?
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลออปติคัลสามารถผลิตได้ที่ 2.0/2.6/2.8/3.0 ~ 5.0 มม.เป็นของสายเคเบิลออปติคัลขนาดเล็ก
