เครือข่าย FC ODF Rack Mount Fiber Patch Panel 2U 24 Port Branch Connection

เครือข่าย FC ODF Rack Mount Fiber Patch Panel 2U 24 Port Branch Connection

รายละเอียดสินค้า:

สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: KEXINT
ได้รับการรับรอง: ISO-9001
หมายเลขรุ่น: KXT-ODF-A-2U

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: การเจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องด้านนอก:450*300*480 ;กล่องด้านใน:485*285*90mm/ชิ้น
เวลาการส่งมอบ: 7
เงื่อนไขการชำระเงิน: T/T, L/C, D/A, D/P, Western Union, MoneyGram
สามารถในการผลิต: 500+ชิ้น+7วัน
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: เหล็กแผ่นรีดเย็น แอปพลิเคชั่น: ตู้แร็คที่ติดตั้งได้ในศูนย์ข้อมูล
ความจุตัวเชื่อมต่อ: 24 ชิ้น SC FC ประเภทตัวเชื่อมต่อ: SC,FC
ขนาด: 482mmx205mmx2U น้ำหนัก: 5.7KG
หมายเลขรุ่น:: KXT-ODF-A-2U แอปพลิเคชัน: ใช้หลักในการเชื่อมต่อสาขาของการสิ้นสุดสายเคเบิลออปติคัล
สี: สีเทา
แสงสูง:

กล่องแผงแพทช์เครือข่าย

,

ตู้แร็คแผงแพทช์

รายละเอียดสินค้า

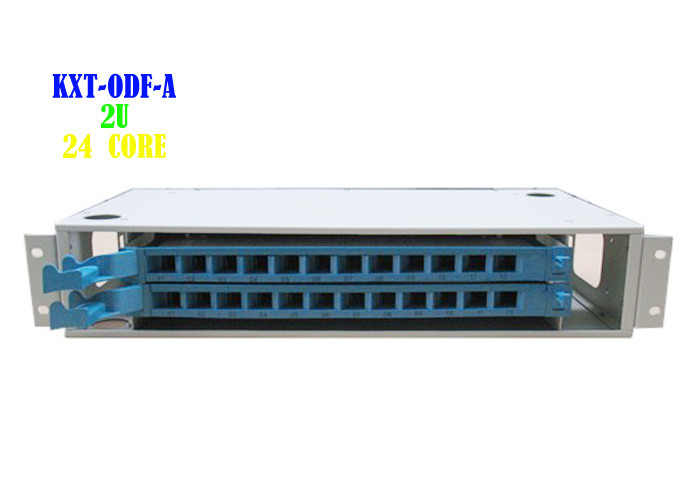

ชั้นวางไฟเบอร์ออปติก 2u 24 Core

KXT-ODF-A-2U



บทนำ:

กล่องเทอร์มินัลใยแก้วนำแสงรุ่น KXT-ODF-A สามารถใช้ในการเชื่อมต่อสาขาของการสิ้นสุดไฟเบอร์ ทำงานเป็นกล่องกระจาย โครงสร้างมาตรฐาน 19'' ติดตั้งบนชั้นวาง มีให้สำหรับการติดตั้งอะแดปเตอร์ FC, SC, ST, LC



แอปพลิเคชัน:
ผลิตภัณฑ์สามารถใช้กับขั้วของสายเคเบิลออปติคัล ชนิดและโครงสร้างต่าง ๆ ซึ่งเส้นผ่านศูนย์กลางอยู่ภายใน 18 มม. (
) ถาด.





ข้อมูล:

  1. ตัวตู้ทำจากแผ่นเมทัลชีทอย่างดี
  2. วิธีการติดตั้งมาตรฐาน 19" การกำหนดค่าที่ยืดหยุ่น
  3. ตัวเครื่องอำนวยความสะดวกในการติดตั้งและบำรุงรักษา
  4. เครื่องหมายประกบและเครื่องหมายเส้นทางแสงมีความชัดเจนและสมบูรณ์ ง่ายต่อการบำรุงรักษาและจัดการ

5. มีพื้นที่จัดเก็บออปติคัลเพียงพอ ให้รัศมีความโค้งของสายเคเบิลและไฟเบอร์

แบบอย่าง ขนาดสุทธิ (มม.) กล่องด้านใน
น้ำหนัก (กิโลกรัม)
กล่องด้านนอก
ขนาด (มม.)
กล่องด้านนอก
น้ำหนัก (กิโลกรัม)
จำนวนหน่วยต่อ
กล่อง (ชิ้น)
KXT-ODF-A-24 480*205*2U 5.7 450*300*480 24.3 4
KXT-ODF-A-48 480*205*3U 7.7 500*300*540 24.6 3
KXT-ODF-A-72 480*205*4U 9.8 500*300*460 21.1 2
KXT-ODF-A-96 480*205*6U 13.7 500*300*460 28.9 2
KXT-ODF-A-144 480*205*8U 16 500*300*460 34 2



โมดูลการเชื่อมและการกระจายในการรวมเข้าด้วยกัน

  • วัสดุ: ABS
  • น้ำหนัก: 0.5กก.

เครือข่าย FC ODF Rack Mount Fiber Patch Panel 2U 24 Port Branch Connection 0

ข้อมูลจำเพาะทางเทคนิคหลัก:

1 ขนาด (มม.) 480x205x2U
2 น้ำหนัก 5.7กก.
3 รัศมีการพันของใยแก้วนำแสง ≥40mm
4 การสูญเสียถาดไฟเบอร์พิเศษ ไม่มี
5 ความยาวไฟเบอร์เหลืออยู่ในถาด ≥1.6m
6 ความจุไฟเบอร์ 24cores
7 อุณหภูมิในการทำงาน -400C ~ + 600C
8 ความต้านทานแรงกดด้านข้าง 500N
9 กันกระแทก 750N
10 วัสดุ เหล็กแผ่นรีดเย็น
12 ความจุสูงสุด 24 SC หรือ FC
14 ความหนา 1.2mm


การดำเนินงาน:

1. ลอกสายเคเบิล ถอดตัวเรือนด้านนอกและด้านใน รวมถึงท่อแบบหลวม แล้วล้างจาระบีที่เติมออก เหลือเส้นใย 1.1~1.6 ม. และแกนเหล็ก 20~40 มม.

2. แก้ไขการ์ดกดสายเคเบิลและสายเคเบิล รวมทั้งแกนเหล็กเสริมสายเคเบิล

3. นำไฟเบอร์เข้าไปในถาดหลอมและต่อเชื่อม ต่อท่อหดความร้อนและท่อหลอมเข้ากับหนึ่งในไฟเบอร์ที่เชื่อมต่อหลังจากหลอมและเชื่อมต่อเส้นใยแล้ว ให้ย้ายท่อความร้อนและท่อที่หลอมเหลว แล้วยึดแกนเสริมเหล็กสแตนเลส (หรือควอตซ์) ตรวจสอบให้แน่ใจว่าจุดเชื่อมต่ออยู่ตรงกลางของท่อตัวเรือนอุ่นท่อเพื่อให้ทั้งสองเป็นหนึ่งเดียว ใส่ข้อต่อที่มีการป้องกันลงในถาดวางไฟเบอร์ (ถาดหนึ่งสามารถวางได้ 12 แกน)

4. วางเส้นใยด้านซ้ายลงในถาดหลอมและเชื่อมต่ออย่างสม่ำเสมอ และแก้ไขเส้นใยที่คดเคี้ยวด้วยสายรัดไนลอนใช้ถาดจากล่างขึ้นบนหลังจากเชื่อมต่อไฟเบอร์ทั้งหมดแล้ว ให้ปิดชั้นบนสุดแล้วแก้ไข

5.วางตำแหน่งและใช้สายดินตามแผนโครงการ

รายการบรรจุภัณฑ์:

ก.ตัวเคสขั้วหลัก: 1 ชิ้น

ข.ผ้าขัดทราย 1 ชิ้น

ค.รอยหลอมเหลวและรอยต่อ: 1 ชิ้น

ง.ปลอกหดความร้อน: 2~24 pcs

อีเนคไท: 4~24 ชิ้น
