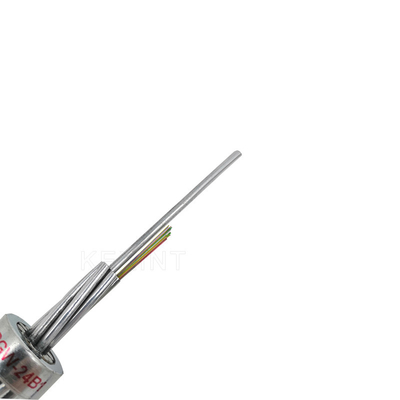

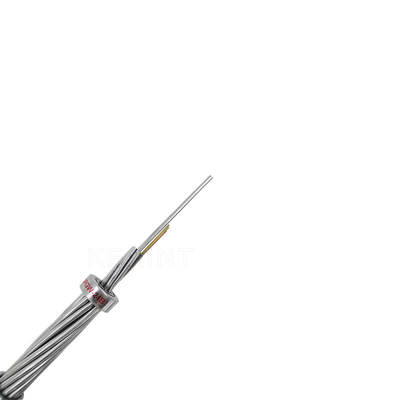

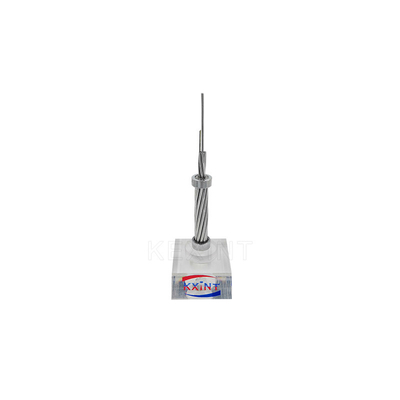

สายเคเบิลไฟเบอร์ออปติก OPGW ADSS 24B1.3 ช่วง 60 130 สายไฟโลหะโทรคมนาคมไฟฟ้า
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์: | KEXINT |
| ได้รับการรับรอง: | CE/ROHS/ISO9001 |
| หมายเลขรุ่น: | อปท |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 เมตร |
|---|---|
| ราคา: | 10 - 99 meters $0.4; 100 - 999 meters $0.3; >= 1000 meters $0.2 |
| รายละเอียดการบรรจุ: | กลองไม้ |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, Western Union, T/T, MoneyGram |
| สามารถในการผลิต: | 100,000 เมตร/เมตรต่อสัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | สายเคเบิลใยแก้วนำแสงกลางแจ้ง | จำนวนไฟเบอร์: | 1/2/4/6/8/12/24 แกน |
|---|---|---|---|
| ประเภทไฟเบอร์: | G652D,G657A1,G657A2 | แอปพลิเคชัน: | เครือข่าย FTTH FTTB FTTX |
| ประเภทของออปติคัล: | สายไฟออปติคัล | OEM: | มีอยู่ |
| ได้รับการรับรอง: | CE/ROHS/ISO9001 | อุณหภูมิการติดตั้ง: | -40℃~+ 70℃ |
| สีเปลือก: | เงิน | บรรจุุภัณฑ์: | กลองไม้ |
| เน้น: | สายเคเบิลไฟเบอร์ออปติก OPGW ADSS,สายเคเบิลไฟเบอร์ออปติก 24B1.3 |
||
รายละเอียดสินค้า
สายเคเบิลไฟเบอร์ออปติก OPGW ADSS 24B1.3 ช่วง 60 130 พลังงาน โทรคมนาคม วัสดุภายนอก สายโลหะ

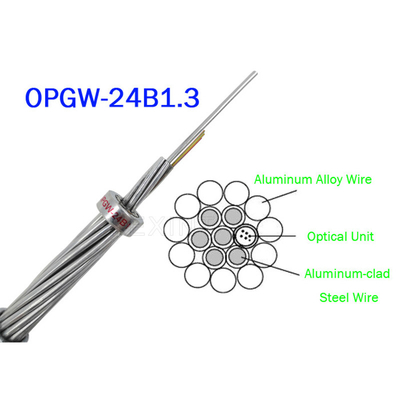

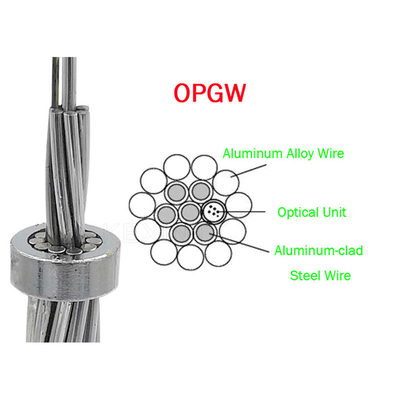

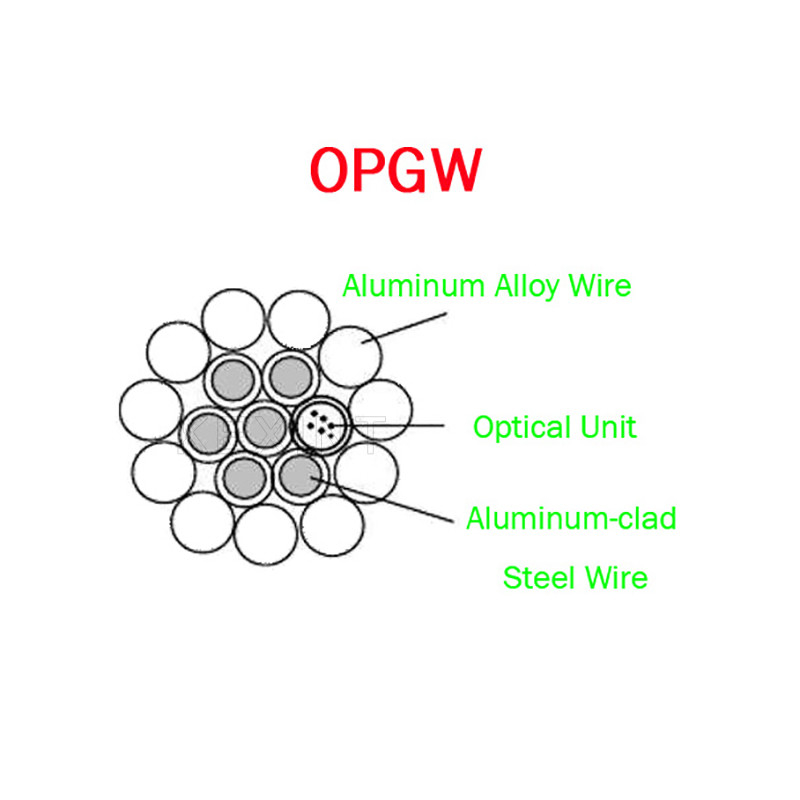

สายกราวด์โอเวอร์เฮดไฟเบอร์ออปติก (หรือที่เรียกว่าสายกราวด์โอเวอร์เฮดไฟเบอร์คอมโพสิต)ใยแก้วนำแสงถูกวางไว้ในสายดินของสายส่งไฟฟ้าแรงสูงเหนือศีรษะเพื่อสร้างเครือข่ายการสื่อสารใยแก้วนำแสงบนสายส่งโครงสร้างนี้มีหน้าที่สองอย่างคือกราวด์และการสื่อสาร และโดยทั่วไปเรียกว่าสายเคเบิล OPGW
สาย OPGW หุ้มด้วยสายโลหะสายเคเบิลออปติกมีความน่าเชื่อถือ เสถียร และมั่นคงยิ่งขึ้นเนื่องจากการรวมสายดินเหนือศีรษะและสายเคเบิลออปติคอล เมื่อเทียบกับการใช้สายเคเบิลออปติกอื่น ระยะเวลาการก่อสร้างจึงสั้นลงและประหยัดต้นทุนการก่อสร้างนอกจากนี้ หาก OPGW ทำจากลวดเหล็กหุ้มอะลูมิเนียมหรือลวดโลหะผสมอะลูมิเนียม ก็เทียบเท่ากับการสร้างสายกราวด์เหนือศีรษะตัวนำที่ดี ซึ่งสามารถลดกระแสจ่ายที่อาจเกิดขึ้นของสายส่ง ลดแรงดันไฟฟ้าเกินของความถี่ไฟฟ้า และ ปรับปรุงเสาไฟฟ้าสายสื่อสารประโยชน์ของการรบกวนและผลกระทบที่เป็นอันตรายเนื่องจากไฟเบอร์มีคุณสมบัติป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้าและน้ำหนักเบา จึงสามารถติดตั้งบนยอดหอคอยสายส่งได้โดยไม่ต้องคำนึงถึงตำแหน่งการติดตั้งที่เหมาะสมและการกัดกร่อนของคลื่นแม่เหล็กไฟฟ้าดังนั้น OPGW จึงมีลักษณะที่โดดเด่น เช่น ความน่าเชื่อถือสูง ประสิทธิภาพเชิงกลที่เหนือกว่า และต้นทุนต่ำเทคนิคนี้เหมาะสมอย่างยิ่งและประหยัดเมื่อวางหรือเปลี่ยนสายดินที่มีอยู่
คุณสมบัติ
1. มากถึง 144 เส้นใย
2. เส้นผ่านศูนย์กลางและน้ำหนักของสายเคเบิลโดยประมาณกับสายดินอื่นโหลดเพิ่มเติมน้อยลงสำหรับหอคอย ความต้านทานแรงดึงสูง
3. เทคโนโลยีการพันท่อเหล็กกล้าไร้สนิมที่ยอดเยี่ยมทำให้เส้นใยมีความยาวส่วนเกินรองที่ดีและช่วยให้เส้นใยเคลื่อนไหวได้อย่างอิสระในท่อซึ่งช่วยให้เส้นใยปราศจากความเครียดในขณะที่สายเคเบิลอยู่ภายใต้ความเครียดตามยาว
4. ใยแก้วนำแสงได้รับการปกป้องด้วยท่อสแตนเลส
5. การรักษาความปลอดภัยที่ดีเยี่ยม ประสิทธิภาพการต้านทานกระสุนที่ดี
6. การออกแบบเกลียว ACSW, AAW และ SST ให้การผสมผสานที่หลากหลายของการนำไฟฟ้าและความต้านทานแรงดึงเชิงกล
แอปพลิเคชัน
สายกราวด์ผสมใยแก้วนำแสง [OPGW] เหมาะสำหรับการติดตั้งบนสายไฟใหม่ที่มีฟังก์ชันคู่ของสายกราวด์และการสื่อสารโดยเฉพาะอย่างยิ่งสำหรับการติดตั้งบนสายไฟปกติและสายไฟฟ้าแรงสูงพิเศษOPGW สามารถแทนที่สายกราวด์แบบเดิมของสายไฟเก่าด้วยการเพิ่มฟังก์ชันการสื่อสารด้วยไฟเบอร์พวกเขานำกระแสไฟฟ้าลัดวงจรและให้การป้องกันฟ้าผ่า
การก่อสร้าง OPGW ควรให้ความสนใจกับปัญหา:
โครงสร้าง OPGW แตกต่างจากเหล็กเส้นทั่วไปควรใช้ความระมัดระวังเพื่อป้องกันความเสียหายถาวรเพื่อหลีกเลี่ยงผลกระทบของประสิทธิภาพของเส้นใยในอนาคตควรพิจารณา: การบิดงอของ OPGW, การดัดโค้งขนาดเล็ก, แรงกดในแนวรัศมีนอกแคลมป์ และการปนเปื้อนของไฟเบอร์.ดังนั้น ควรใช้มาตรการที่มีประสิทธิภาพต่อไปนี้ในระหว่างขั้นตอนการก่อสร้างเพื่อแก้ปัญหา:
(1) ป้องกัน OPGW จากการบิด
ติดตั้งอุปกรณ์ถ่วงน้ำหนักและป้องกันการบิดบนแผ่นวิ่งและแคลมป์ยึด
ใช้รอกร่องคู่แบบพิเศษ
เครื่องต่อต้านลวดแรงดึงพร้อมกว้านคู่
(2) ป้องกันและลด microbend และความเครียดของ OPGW
ไม่อนุญาตให้ใช้มุมแหลม (ควบคุมรัศมีการดัดขั้นต่ำ 500 มม.)
เส้นผ่านศูนย์กลางของแผ่นดิสก์สายเคเบิล OPGW ไม่ควรน้อยกว่า 1,500 มม.
เส้นผ่านศูนย์กลางของรอกควรมากกว่า 25 เท่าของเส้นผ่านศูนย์กลางของ OPGW โดยทั่วไปไม่น้อยกว่า 500 มม.ด้านในของรอกควรมีปะเก็นไนลอนหรือยางเพื่อป้องกันการขีดข่วนของพื้นผิวของ OPGW
สายลากที่เหมาะสมและอุปกรณ์จ่าย
ระบุความยาวดิสก์สูงสุดของ OPGW เป็น 6000M เพื่อป้องกันไม่ให้จำนวนพูลเลย์ผ่าน
มุมเส้นของท่อปล่อยต่อเนื่องถูกจำกัดไว้ที่ ≤30°ในส่วนแรงดึงของท่อปล่อย OPGW หลังมุมควรเป็นรูปตัว "C"
(3) การควบคุมแรงดึง:
เครื่องปรับความตึงไฮดรอลิกพร้อมอุปกรณ์ดึงและเครื่องดึง
จำกัด ความเร็วของเส้นเป็น ≤ 0.5 m / s;
(4) ป้องกันการปนเปื้อนของเส้นใย
ในการก่อสร้างและการติดตั้ง OPGW ควรให้ความสนใจกับส่วนท้ายของบรรจุภัณฑ์
นอกจากนี้ ก่อนที่ OPGW จะมาถึงไซต์งาน ก่อนการก่อสร้าง หลังจากการประกอบเสร็จสิ้นสำหรับการเชื่อมต่อไฟเบอร์และการสร้างสายทั้งหมดเสร็จสมบูรณ์ การทดสอบการยอมรับการลดทอนของไฟเบอร์ออปติกของ OPGW ควรดำเนินการให้ทันเวลา
ต้านทานฟ้าผ่าที่เหนือกว่า
• ต้องใช้สายอลูมิเนียมอัลลอยด์ (AA) น้อยลงเพื่อให้เป็นไปตามข้อกำหนดทางไฟฟ้า
• สามารถใช้สายไฟ ACS ที่ใช้งานได้มากกว่า/หนักกว่า
• สายไฟ AA สามารถเปลี่ยนได้อย่างสมบูรณ์ด้วย ACS ในบางการใช้งาน
หลอดแกนอลูมิเนียมอัด
• การผสมผสานที่ดีของความต้านทานการกดทับและการหักงอ
• ท่อหลักสามารถกำหนดเส้นทางไปยังจุดปิดได้อย่างปลอดภัยและง่ายดายโดยไม่มีเกราะ
• ง่ายต่อการเข้าถึงแกนออปติคอลที่เหนือกว่า
ประสิทธิภาพไฟฟ้า
• ท่อแกนอะลูมิเนียมเพิ่มหน้าตัดของตัวนำอย่างมาก
• ปรับปรุงความสามารถในการลัดวงจร
ประสิทธิภาพสูง.แม้ในปริมาณไฟเบอร์สูง
• เส้นใยทั้งหมดจะอยู่ในแกนหลอด
• ท่อแกนมีขนาดเส้นผ่านศูนย์กลางภายในให้เลือกมากมาย
• สายเกราะไม่ได้ถูกแทนที่ด้วยท่อไฟเบอร์ในการออกแบบที่มีจำนวนสูง
|
